Siemens RAM-TR2000M csőtermosztát
Részletes leírás

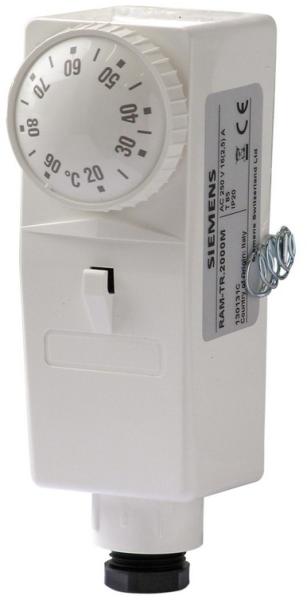

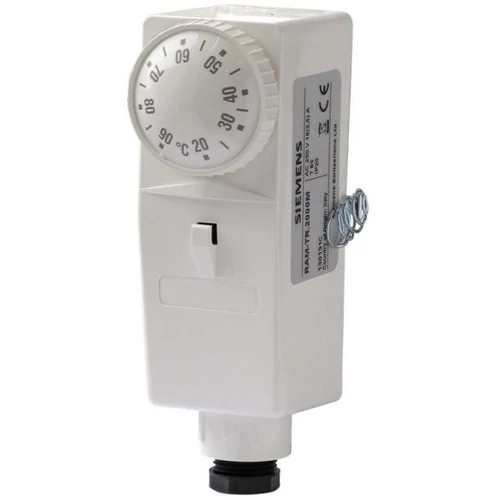

Siemens RAM-TR2000M csőtermosztát
Hőmérséklet szabályozás és korlátozás 1 pólusú mikrokapcsolóval
Kapcsolási teljesítmény
C-1 csatlakozó: 0.2...16 A, AC 250 V
C-2 csatlakozó: 0.2...16 A, AC 250 V
Beépíthetőség:
csővezeték külső falára és tartály oldalára szerelve
Tipikus alkalmazások:
Fűtési rendszerekben (vízhőmérséklet szabályozására és korlátozására, szivattyúk és szelepek kapcsolására, stb.)
Általános használatra fűtésnél, szellőzésnél, légkondícionáló rendszereknél.
Működése:
Ha a külső állítógombon beállított kapcsolási hőmérsékletet (TR) eléri a közeg hőmérséklete, akkor a C-1-es kapcsolat átvált C-2-re.
Váltókapcsoló (S.P.D.T)
Ha a közeg hőmérséklete nagyobb mértékben esik mint a kapcsolási különbség, a kapcsolat visszaáll az eredeti helyzetbe (C-1 zár, C-2 nyit).
A termosztát burkolata PA6 műanyagból készül (megerősített) és felületre történő szerelésre lett tervezve.
A bimetálos érzékelő acél lapra van rögzítve.
Felszerelése:
Rögzítsük a termosztátot a csővezetékre a melléklet rögzítő rugó segítségével. A rögzí- tő rugót megfelelően meg kell húzni annak érdekében, hogy a termosztát érzékelője teljes hosszban felfeküdjön a csővezeték felületére.
A tartozékként szállított rögzítő rugóval a termosztátot 16 mm és 115 mm közötti külső átmérővel rendelkező csövekre lehet rögzíteni.
| Hőmérséklet beállítási tartomány | 0 - 90 °C |
| Kapcsolási hiszterézis | 8°C +-2 °C |
| Kapcsolható feszültség | 24 - 250 V |
| Kapcsolható áramerősség | 0,2 - 16 A |
| Védetségi szint | 20 IP |
| Maximum hőmérséklet az alaplapnál | 110 °C |
